仪器资料

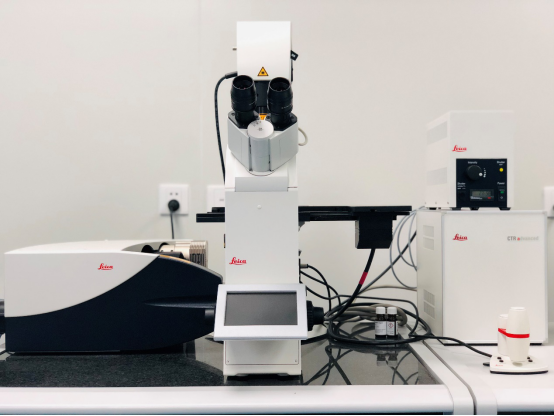

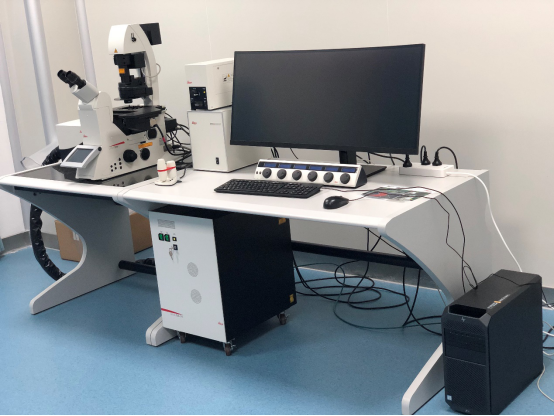

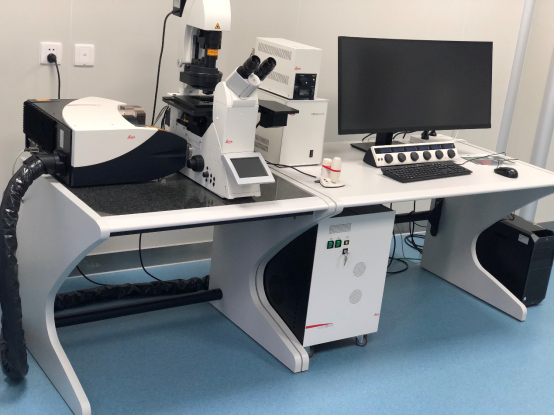

荧光共聚焦显微镜 —— Leica TCS SP8



      简介：徕卡TCS SP8具有最佳的光子效率和高速度。所有光学部件相互配合，最大程度保留荧光光子，从而保证图像对比度，并在活细胞成像中提高细胞活力。每秒428帧的扫描速度、22mm的大视野以及使三维层切加速的全新Galvoflow模式使得SP8具有超高灵敏度、zui高的扫描速度以及共聚焦分辨率，适合绝大多数苛刻的样品。

      徕卡TCS SP8采集的高质量图像无需处理，即可直接用于发表，并提供多种升级选择。



技术参数：

1、光学显微镜系统

1.1 研究级智能倒置荧光显微镜：具备全电动明场、荧光、微分干涉观察功能。显微镜控制可通过机身按钮、触摸屏、遥控器及共聚焦软件来控制，同时可手动控制；

★1.2 电动Z轴调焦，调焦行程 ≥12mm，步进精度≤3.8nm，配有焦面闭环控制系统，重复精度≤20nm，能保证多位点循环扫描时的焦面一致。

1.3 透射光自动恒定色温控制，色温值恒定3200K，有光强管理器装置，使物镜转换后，自动储存各个物镜各自的光强度值，不同倍数物镜的观察不需要重新调节光线亮度，使操作更加方便；

1.4  7孔位电动聚光镜，数值孔径≥0.55,工作距离≥28mm

1.5 长寿命LED 透射光冷光源照明, 功率≥10W, 寿命 ≥ 40000小时，配电动光闸触发器，切换速度≤5 ms

1.6 长寿命荧光照明器，120瓦，灯泡寿命长达2000小时，光纤导入镜体，对镜体无热辐射；

1.7 6孔电动荧光滤色块转盘， 5档荧光光强调节，5个光强级别分别为100%、55%、30%、17%、10%；

1.8 荧光激发块：

UV激发滤块: 激发340-380nm; 阻挡400nm; 发射: 425nm

蓝色激发滤块: 激发450-490nm; 阻挡510nm; 发射: 515nm

绿色激发滤块: 激发515-560nm; 阻挡580nm; 发射: 590nm；

1.9 宽视野平场目镜10倍，视野数≥25，屈光度可补偿调节；

1.10 共聚焦级物镜一组

1.10.1  10倍，数值孔径N.A.≥0.40；

1.10.2  20倍物镜，数值孔径N.A.≥0.75，

1.10.3  40倍物镜，数值孔径N.A.≥0.80

1.10.4  63倍，数值孔径N.A.≥1.4油镜。



2、激光器系统

2.1 系统激光器覆盖可见光及紫外光，采用长寿命高功率版激光器，输出能量0%-100%精确连续可调，以保证对弱荧光、较深组织样品的有效成像，同时能高效实现FRAP、FRET的实验；

蓝色激光器405nm不小于 50mW。

绿色激光器 488nm 不小于20mW；

红色激光器 552nm 不小于20mW；

近红外激光器 633nm 不小于30mW

2.2 激光器开闭和能量调节由计算机的激光共聚焦扫描软件控制，每条谱线都能独立地进行能量调节，可见光及紫外光均可以进行ROI区域扫描，与整个系统耦合程度高，噪声小，安全易用。

2.3 激光器无需预热，即开即用，无气体激光器噪音。



3、快速扫描检测系统；

3.1 激光扫描组件与所接显微镜一体化设计，一体化像差及色差校正，以保证高质量，高分辨率成像。软件对硬件的有效控制，使系统有优异的稳定性及可维护性。

3.2  能够进行X、Y、Z、T、λ（光谱波长）、θ（旋转角度）、I（光强度）、A（区域）等多维组合扫描，可实现点扫描、线扫描、区域扫描、光谱波长扫描等。可实现最多同时进行5个荧光信号外加1个透射光的采集。

3.3 采用棱镜分光，在全光谱范围内具有高效和均一的分光效率，光谱检测精度1nm；

3.4 采用低入射角分光镜，可同时进行405nm和可见光成像，高效抑制激光的漫反射引起的噪声，提高图像信噪比；

3.5 可见光专用光学扫描部件，波长校正范围400～800nm；

★3.6 快速共振扫描头，最大点扫描速度：512 x 512分辨率时不低于28幅/秒，能满足快速生命活动视频录制要求

▲3.7 高分辨率扫描头，最大扫描分辨率不低于8192 x 8192；512 x 512分辨率时不低于7幅/秒，光学扫描放大0.75x - 48x，连续可调，

★3.8  在XY双镜扫描的基础上增加了额外的扫描Y镜以实现均匀扫描视场对角线不低于22mm；节约拼图、采图时间，减少淬灭；

3.9 不少于3个独立的大靶面光谱型荧光检测通道，每个荧光通道都可做光谱扫描和成像，每个通道的各项参数都可独立调节，无阵列式检测器的信号丢失及串扰；

▲3.10 第二代超高灵敏度检测器，磷砷化镓-雪崩型二极管(APD)混合型检测器，在530nm处量子效率达到45%，带GaAsp阴极涂层提高光电转换效率，同时采用APD结构避免背景噪音，提高检测效率。拥有标准、大动态范围和光子计数三种成像模式可适合不同样品的最佳成像；

3.11 透射光明场检测器1个，可在荧光成像时同时进行明场或DIC成像；

▲3.12 配备六旋钮独立操控面板，可实现显微镜观察和软件成像之间进行快速切换，可对共聚焦成像常用参数进行快速设置，6个旋钮可自定义设置多个功能，包括通道增益值调节、扣背景Offset值、扫描视场旋转、显微镜Z轴调焦、变倍调节，物镜电动校正环调节等，每个参数具有单独液晶显示。



4、活细胞培养系统

4.1 配适合共聚焦细胞长期培养的活细胞培养装置，精确控制培养温度、CO2浓度以及湿度。4.2 CO2浓度范围：2.5%-20%,控制精度≤0.01%，控制方式：PID控制；空气流量控制：50-200ml/min；使用气体：100%CO2气体或预混气体；输入气体压力：0.1MPa

4.3 样品设定温度：室温至60度，控制精度0.01℃，通过使用可灭菌温度传感器，可实时反馈样品温度；可通过软件将样品温度等输出到PC上；具有适合培养皿及多孔板培养的传感器盖；

4.4 具有加湿系统，带上盖加热防蒸发功能；

4.5 可通过共聚焦软件直接控制活细胞培养系统，可实时显示当前培养参数及历史曲线，可设置报警阈值，当CO2浓度或温度达到报警阈值时会报警提醒。



5、超高分辨率系统

5.1 高分辨率成像可使用所有现有配置激光器波段

5.2 配置光谱型高灵敏度高分辨率检测器用于高分辨成像，在530nm处量子效率达到45%

▲5.3 高分辨成像可以用于大视野拼图，多位点扫描，多通道同时高分辨共聚焦成像

▲5.4 成像分辨率：XY方向≤120nm，Z方向≤350nm

5.5 荧光样品选择：所有适合配置激光器激发的荧光样品都可以进行高分辨率成像；无需选择特定的荧光标记物；

5.6 高分辨率成像深度：同一样品具有与共聚焦相同的高分辨率成像深度；

5.7 高分辨率成像定量分析：高分辨率成像为线性成像，所有高分辨率成像可以用作定量分析：如荧光强度分析、FRAP、FRET分析等；

5.8 所有物镜均可用于高分辨率成像

5.9 高分辨成像速度 512x512分辨率时不低于7幅/秒。



6、高内涵成像分析系统

★6.1 与共聚焦为同一软件控制，配置高精度电动扫描载物台，定位精度< +/- 5 nm，重复精度< +/- 0,25 µm

6.2  配备多孔板自动扫描功能，完成对多孔板自动采集图像,可自动采集多孔板图像,具有多种采集模式,每个孔又可单独定义采集视野的数量,也可对采集孔的位置进行自由定义;可对孔板厚薄不均进行校准;可对孔板角度进行校准

6.3 可进行设置高级时间序列采集图像，设置不同序列，且每个序列可设不同的软、硬件参数，不同序列之间可直接连接，或设暂停时间，也可进行循环。

6.4 能对活细胞进行钙比例测量, 进行钙成像,满足高速钙火花的钙比例测量和钙城像

6.5 带多视野比对功能

6.6 带细胞自动计数统计分析功能

6.7 带细胞运动轨迹追踪、细胞找回功能。









使用价格：250元/小时

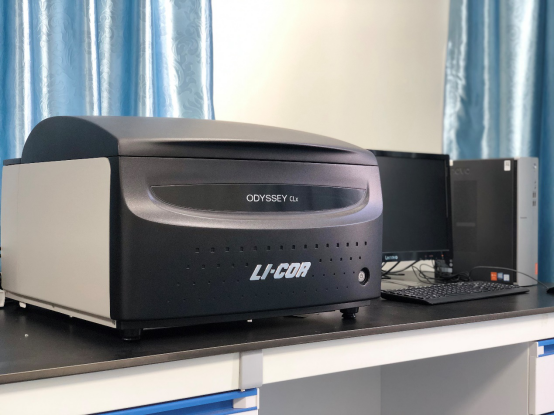

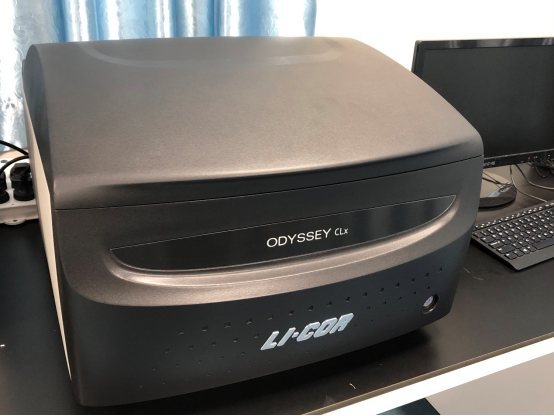

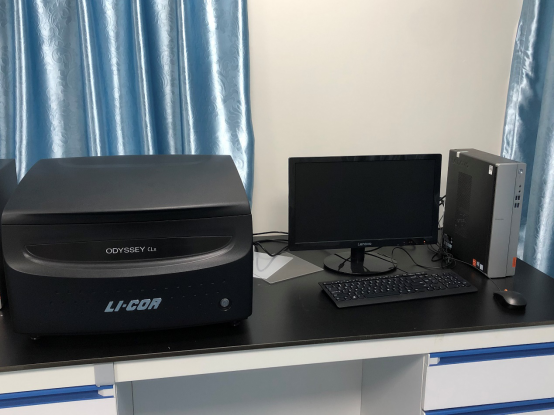

LI-COR Odyssey® CLX 双色红外激光成像系统



      简介：Odyssey® CLX 双色红外激光成像系统采用专利的近红外荧光成像技术，是定量western Blot检测的金标准也是蛋白质研究的多功能平台。具有重复性高、定量准确、 双色荧光成像、背景低、灵敏度高、可直接检测、应用范围广等特点。



1.重复性高：稳定的近红外荧光信号与目标蛋白表达丰度成比例并具有更好的线性，保证了高重复性；

2.定量准确：最宽的线性动态范围,同时采集强信号和弱信号，实现了真正的定量Western Blot;

3.灵敏度高 背景低： 高能量、波长特异性的近红外激光器以及近红外荧光背景低的特点，能够获得高灵敏度和优异的图像质量；

4.双色成像：双色荧光Western Blot允许同时检测两个及以上目标蛋白，相比Stripping和Reprobing的操作方法更加准确，重复也更高，更适合内参蛋白和目的蛋白同时检测，蛋白修饰研究中的磷酸化、乙酰化、糖基化等研究；

5.应用范围广：可实现近红外荧光Western Blot 、In-Cell Western Blot检测 、On-Cell  Western Blot检测 、 组织切片成像、EMSA/凝胶迁移实验、核酸胶成像、荧光蛋白质芯片、荧光核酸芯片、拷染胶成像、器官成像等。



技术参数：

成像面积： 25 cm×25 cm；

动态范围： >6 logs；

扫描速度： 5-40 cm/s；

700通道激光光源： 685 nm固态激光器；

800通道激光光源： 785 nm固态激光器；

分辨率： 21 - 337 μm；

使用环境： 15-35℃，露点温度< 20℃；

焦距： 0 mm- 4mm范围内可调， 可以扫描膜、凝胶、微孔 板、组织切片等。









使用价格：20元/小胶；50元/大胶

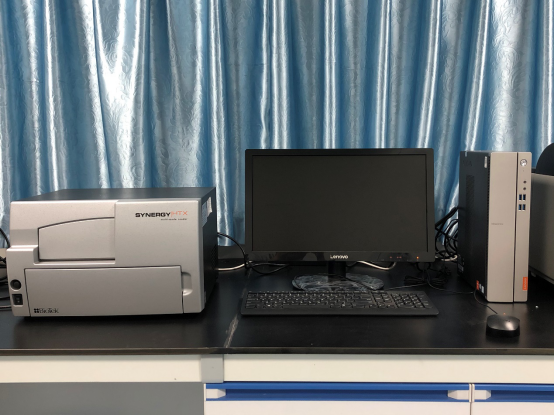

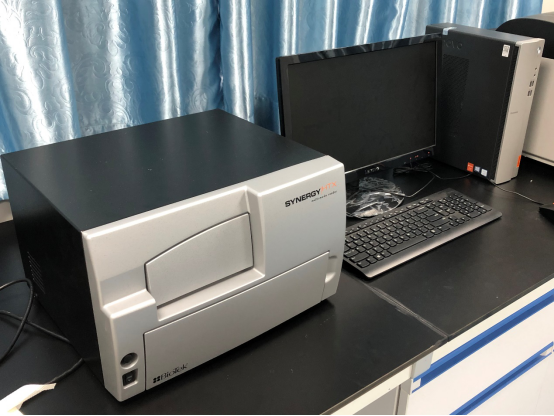

Synergy HTX多功能微孔板检测仪酶标仪



      简介：Synergy™ HTX 多功能微孔板检测仪是一款小巧紧凑，高性价比的检测产品。它可以完成6-384孔板和Take3 微量检测板.可以完成吸收光，荧光，发光和AlphaScreen®/ AlphaLISA®的检测。



      由于采用了独特的双光路设计，所有检测模式都具有优异的检测性能。 吸收光检测采用氙灯和单色器可以完成200-999nm，1nm步进的波长选择和检测，无需更换滤光片。荧光检测则使用卤素灯和滤光片配以PMT检测器，用以获得最好的检测灵敏度。

      Synergy HTX 还配备了BioTek专利的4-Zone™温控模块，最高温控可达50 ºC, 可选配的双自动加样器，另外线性和轨道震荡模式则能满足更为广泛的分析需求。Synergy HTX功能强大,简单易用的 Gen5 数据分析软件用于数据哦采集分析和报告的导出。

如果想要增加自动化工作流程的操作通量, BioTek的BioStack可以和SynergyHTX进行对接，一次最多可完成50块标准微孔板的操作。由于其便捷、多样和价格合理，SynergyHTX是您理想的多功能微孔板检测仪。

      可用于：1、细胞实验；2、生物标志物实验；3、动力学实验；4、使用Take3 微量检测板进行微量核酸检测和蛋白定量。



特点：

灵活的基于光栅的吸收光检测和高性能的基于滤光片的荧光和发光检测

采用Take3 板进行微量核酸蛋白定量(2 µL)

利于细胞学分析的轨道震荡和先进的4-Zone™ 温控设计，最高可达50 °C 并具有凝集控制 功能

双自动加样器，并带有角度分液头用于快速加样检测, 如：酶动力学检测和Dual-Luciferase® 报告基因检测

可完成AlphaScreen®/AlphaLISA®分析

模块化可升级设计

强大的 Gen5 用户仪器的控制和数据的处理导出

先进的震荡模式，包括线性和轨道震荡模式

兼容BioStack 和第三方自动化设备

兼容冷房工作(4 °C 或 10 °C)



技术参数

检测手段：紫外-可见吸收光检测、荧光检测、化学发光检测、时间分辨荧光检测、Alpha、BRET检测；

读板方法：终点法、动力学法、光谱扫描法、孔域扫描法；

孔板类型：6-384孔板，PCR板，微量检测板；

温控范围：室温 50℃，±0.2℃@37℃，具有防凝集功能；

震荡功能：线性、轨道、振幅时间均可调；

冷房工作：可以；

吸收光波长范围：200-999nm,步进精度：1nm ；

吸收光检测范围：0-4.0 OD，精确度值：0.0001 OD；

荧光检测系统：深度阻挡滤光片系统 ；

荧光检测波长：300-850 nm ；

荧光检测灵敏度：5 pM 荧光素（96 孔板，1 fmol/孔） – 顶部和底部；

荧光检测动态范围：＞6个数量级；

化学发光灵敏度：30 amol ATP（闪光）-多功能模式，10 amol ATP（闪光）-发光模式；

化学发光检测模式：闪光、辉光、BRET；

AlphaScreen AlphaLISA：300amol；

时间分辨荧光：15pM Eu；

其他模块：双注射器、Take 3 微量检测板。







使用价格：100元/次



信号分析仪（N9000B）



简介：

    N9000B是当今一款领先的、用于基本信号表征的低成本工具, PowerSuite 可以提供信道功率、邻道功率（ACP）、占用带宽（OBW）等一键式测量。内置的跟踪发生器能够使用单一仪器进行经济高效的激励/响应测量。



参数：

    1、频率范围：9 kHz 至 7.5 GHz

    2、游标计数器分辨率：0.001Hz

    3、频率扫宽分辨率：2Hz

    4、触发延时分辨率：0.1us

    5、扫描点数：1 至 40001

    6、分辨率带宽：1 Hz 至 3 MHz（10 % 步进），4、5、6、8 MHz

    7、分辨率带宽选择性：4.1:1

    8、前置放大器增益：20dB

    9、配备EMI预兼容测试软件。硬件应兼容VSA分析软件。



功能：

  EMI预兼容性测试、EMI一致性测试





收费标准：¥：100元/小时







热红外成像仪（FORIC288）



简介：

    FORIC288是将物体发出的不可见红外能量通过光学和探测器转变为可见的热像图。手自一体热像镜头，高性能处理器与红外探测器，复合调色聚焦、高温差均衡、细节增强融合等成像技术，自定义采样帧频，满足各种场景的测试要求等。



参数：

    1、探测器像素：≥640*480；像素增强1280*960

    2、空间分辨率：≥0.68mrad

    3、热灵敏度: <25mk@30℃

    4、量程：-40℃ ~ +700℃

    5、视场角：25︒*19︒

    6、测温精度：±2℃或2%，取大值

    7、响应波长：≥7-14чm

    8、本机温度分析：≥20个可移动点，≥20个可移动区域，≥20条直线，

    9、复合调色聚焦成像技术

    10、高温差均衡成像技术

    11、可长时间录制视频，并自动生成趋势图，回看趋势图中每一帧的所有点的温度，可后期再次分析，生成3D图，计算区域温差



功能：

    肌肉疲劳慢性僵化测试、靶向纳米材料温度变化曲线记录、未封装芯片内部温度分布测试、不同理疗材料理疗效果对比测试、不同材质散热器散热效果对比分析









收费标准：¥：100元/小时







生命体征模拟仪(PROSIM8)



简介：

    8合1ProSim 8/8P生命体征模拟仪为整个病人监护仪设备提供快速全面的预防性维护（PM）测试，可测试心电图（包括胎儿心电图与心律失常）、呼吸、体温、有创血压、心输出量/心导管、无创血压、血氧饱和度、并能模拟Rainbow多波长波形。



参数：

    ECG：10BPM~360BPM，步长：1BPM，精度：±1%

    IBP：-10mmHg~300mmHg，步长：1mmHg，精度：±1%



呼吸：0,10BrPM~150BrPM，1步长：BrPM



温度：30℃~42℃，步长：0.5℃，精度：±0.4℃



血氧：30%~100%，精度：1%



功能： 正常窦性心律波形、起搏器波形、心律失常输出等、心电性能测试；IBP、NIBPx信号模拟；呼吸、温度、血氧等信号模拟；血氧饱和度R曲线。









收费标准：¥：200元/项
